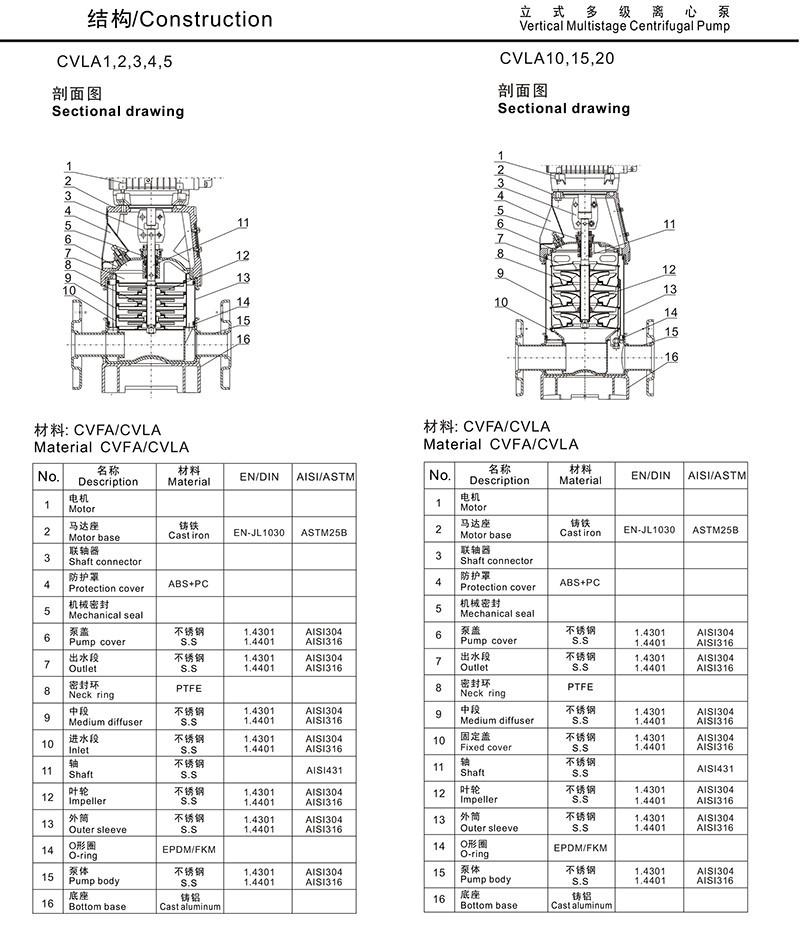

Čerpadlo
CVLA jsou nesamonasávací vertikální vícestupňová vodní čerpadla, čerpadla jsou
k dispozici se standardním motorem, vstupem a výstupem
jsou umístěny na dně čerpadla ve stejné rovině
(inline typ).
Všechna čerpadla jsou vybavena bezúdržbovým
sada mechanické ucpávky kazetového typu.
| Rozsah | Moderátor č. 1 | Moderátor č. 2 | Moderátor č. 3 | CVLA4 | ČKLA 5 | Moderátor č. 10 | Moderátor č. 15 | CVLA20 | CVLA32 | CVFA45 řekl: | CVFA64 řekl: | CVFA9O | CVFA120 | CVFA150 | CVFA200 | CVFA320 |
| Ohodnocený Flow㎡n | 1 | 2 | 3 | 4 | 5 | 10 | 15 | 20 | 32 | 45 | 64 | 90 | 120 | 150 | 200 | 320 |
| Teplotní rozsah (stupně) | -20 ~+104 | |||||||||||||||
| Teplota v rozmezí (stupně) | -40 ~ +180 | |||||||||||||||
| Maximální účinnost (%) | 44 | 45 | 58 | 58 | 65 | 66 | 68 | 69 | 77 | 78 | 80 | 81 | 74 | 73 | 79 | 73 |
Rozsah průtoku (m³/h) |
0.7-2.4 | 1-3.2 | 1.2-4.5 | 2-4.8 | 2.5-8 | 5-13 | 9-24 | 10-29 | 14-40 | 20-56 | 30-85 | 40-120 | 60-150 | 80-180 | 100-240 | 160-360 |
Maximální tlak (bar) |
22 | 25 | 24 | 25 | 24 | 22 | 23 | 25 | 28 | 26 | 20 | 20 | 16 | 16 | 16 | 16 |
| Vysoký tlak na vyžádání (bar) | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 39 | 40 | 39 | 39 | ||||
Výkon motoru [KW] |
0.37-2.2 | 0.37-3 | 0.37-3 | 0.37-4 | 0.37-5.5 | 0.37-7.5 | 1.1-15 | 1.1-18.5 | 1.5-30 | 3-45 | 4-45 | 5.5-45 | 11-75 | 11-75 | 18.5-110 | 18.5-110 |
Typ materiálu |
||||||||||||||||
| CVA Litina,SS EN1.4301/AIS1 304 EN1.4401/AISI 316 |
· | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| CVFA, CVLA S.S EN1.4401/AISI 316 EN1.4401/AISI 3116 |
. | . | . | . | · | · | · | · | · | · | · | · | · | · | · | · |
| Připojení potrubí čerpadla CVA | ||||||||||||||||
| Příruba | DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN40 | DN50 | DN5O | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
Příruba na vyžádání |
- | - | - | - | DN50 | - | - | - | - | - | - | - | - | - | - | |
Připojení potrubí čerpadla CVFA/CVA/CVLA |
||||||||||||||||
| Kolonový trubkový závit * | G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G2 | G2 ½ | G2 ½ | - | - | - | - | - | - | - | - |
| Colomn trubkový závit na Žádost * |
G1 ½ | G1 ½ | G1 ½ | G1 ½ | G1 ½ | - | G2 | G2 | - | - | - | - | - | - | - | - |
Příruba |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN40 | DN50 | DN5O | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
Příruba Na vyžádání |
- | - | - | - | - | DN50 | - | - | - | - | - | - | - | - | - | - |
Řezací objímka kloub[PJE]★ |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G2 DN5O |
G2 DN50 |
G2 DN5O |
- | - | - | - | - | - | - | - |
Motor
Motor je zcela uzavřený, vzduchem chlazený dvoupólový standardní motor.
Stupeň ochrany: IP55
Třída izolace: F
Motory jiných napětí jsou k dispozici na vyžádání.
Jednofázové motory jsou k dispozici od 0,37 kW do 2,2 kW
Standardní napětí:
● 50Hz: 1x220-230/240V
● 3x200-220/346-380V
● 3x220-240/380-415V
● 3x380-415V
Ochrana motoru
Jednofázový motor má vestavěný tepelný spínač proti přetížení.
Třífázové motory musí být připojeny k motoru
ochranný jistič podle místních předpisů.
Teplota okolí
Okolní teplota: maximálně +50 stupeň, pokud je okolní teplota
teplota přesahuje +50 stupňů nebo je nainstalováno čerpadlo
v nadmořské výšce přesahující 1000 metrů musí motor
nelze plně zatížit kvůli riziku přehřátí.
Přehřátí může být způsobeno nadměrnou okolní teplotou nebo nízkou hustotou a následně nízkou
chladicí účinek vzduchu.
V takových případech může být nutné použít motor s
vyšší jmenovitý výkon.
Pozice svorkovnice
Standardně je svorkovnice namontována na sací straně čerpadla, přičemž 0 stupňů ,90 stupňů ,180 stupňů ,270 stupňů lze upravit podle následujícího postupu:
1. V případě potřeby rozeberte ochranný kryt hřídelového konektoru, ale nerozebírejte
hřídelový konektor.
2. Demontáž upevňovacích šroubů motoru.
3.Otočte motor do požadovaného směru.
4.Utáhněte šrouby motoru.
5. Nainstalujte ochranný kryt hřídelového konektoru. Napětí a frekvence jsou vyznačeny na štítku. Správné napájení by mělo být před použitím potvrzeno štítkem.
Aby bylo zajištěno, že elektrické připojení odpovídá výkresu vyznačenému na štítku uvnitř svorkovnice
Viskozita
Toto vertikální vícestupňové vodní čerpadlo kapalin s hustotou nebo kinematickou viskozitou vyšší než má voda způsobí značný pokles tlaku, pokles hydraulického výkonu a zvýšení spotřeby energie. V takových situacích by čerpadlo mělo být vybaveno větší motor, v případě pochybností kontaktujte Mislier.
Příklad
Z obr. 3, čerpadlo je instalováno v nadmořské výšce přesahující 3500 metrů, P2 se sníží na 83 %, pokud je okolní teplota do 70 stupňů, P2 se sníží na 78 %.
